在生产车间我们最为常见的就是电子看板了，但是电子看板他每天都在使用，属于消耗品，所以时间长了很容易坏，或者出现异常情况。下面苏州点迈软系统有限公司的小编就给大家整理LED电子看板常见的故障以及相对应的解决方案。

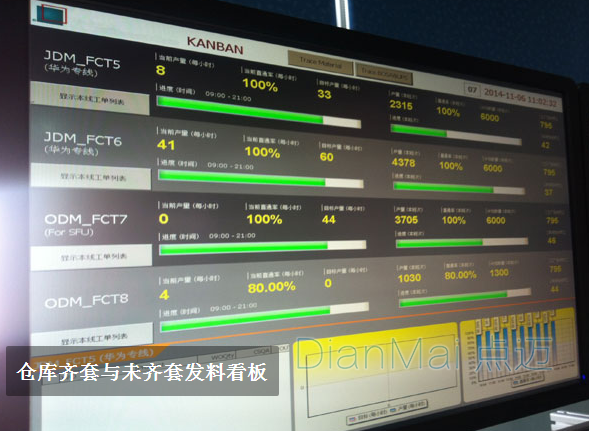

图一：车间LED电子看板
| 序号 | 故障现象 | 故障原因 | 解决方案 |
| 1 | 整屏不亮或出现方格 | 1 、控制主机是否开启 2 、通讯线是否插好 3 、发送卡是否已插好 4 、多媒体卡与采集卡 , 发送卡之间的数据线是否连好 5 、接收卡 JP1 或 JP2 开关位置不对 |
• 打开主机 • 把通讯线插好 • 把发送卡重插 • 连好多媒体卡与采集卡 , 发送卡之间数据线. • 调整好 JP1 ，JP2 开关位置 |
| 2 | 整屏画面晃动 或重影 | 1 、检查电脑与大屏之间的通讯线 2 、检查多媒体卡与发送卡的 DVI 线 3 、发送卡坏 |
• 把通讯线重插或更换 • 把 DVI 线冲插加固 • 更换发送卡 |
| 3 | 每次启动 LED 演播室时提示找不到控制系统 | COM 口至数据发送卡之间的信号采集线没有连接或电脑本身 COM 口已坏 | • 连接好该数据线或更换电脑 |
| 4 | 整屏隔十六行数据闪或常亮 | 1 、 +5V 电或 GND 是否供给 2 、 +5V 跟 GND 是否短路 3 、 138 第五腿的 OE 信号是否有 4 、 245 相连的 OE 信号是否正常（断路或短路）； |
• 给上 +5V 电或 GND • 把短路的给断开 • 把 OE 信号供上 • 把断路的连好把短路的给断开 |
| 5 | 一单元板不亮 | 检查 LED 演播室里的设置 | • 打开 LED 演播室打开调试 - 硬件设置（密码 168 ）-系统设置，把行顺序设置为 +0 或 +1 |
| 6 | 一单元板上半部分或下半部分不亮或显示不正常 | 1 、 138 的第5腿 OE 信号是否有； 2 、 74HC595的第11 .12 腿的信号是否正常； 3 、相连的OE信号是否正常； 4 、双排插针与245相连的SCLK、RCK信号是否正常； |
• 把 OE 信号连上 • 把 SCLK 、 RCK 信号连好 • 把断路的连好把短路的断开 • 把断路的连好把短路的断开 |
大家如果遇到上述问题可以参考我们的解决方案进行解决，如果还有其他问题可以随时与苏州点迈软件系统有限公司工作人员联系，我们会帮助您解决问题！
