监视控制与数据采集系统(SCADA)

更新时间:2023-11-04
SCADA(Supervisory Control And Data Acquisition)即监视控制与数据采集系统,是以计算机为基础的DCS与自动化监控系统;它应用领域很广,可以应用于电力、冶金、石油、化工、燃气、铁路等领域的数据采集与监视控制以及过程控制等诸多领域。

SCADA(Supervisory Control And Data Acquisition)即监视控制与数据采集系统,是以计算机为基础的DCS与自动化监控系统;它应用领域很广,可以应用于电力、冶金、石油、化工、燃气、铁路等领域的数据采集与监视控制以及过程控制等诸多领域。

SCADA系统涉及到组态软件、数据传输链路(如:GPRS、CDMA、数传电台等)工业隔离安全网关,其中安全隔离网关是保证工业信息网络的安全的,工业上大多数都要用到这种安全防护性的网关,防止病毒,以保证工业数据、信息的安全。其中的一种隔离网关是:工业安全防护网关,简称隔离网关。

SCADA系统在电力系统中应用最为广泛,技术发展也最为成熟。它在远动系统中占重要地位,可以对现场的运行设备进行监视和控制,以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能,即我们所知的"四遥"功能。RTU(远程终端单元),FTU(馈线终端单元)是它的重要组成部分。在现今的变电站综合自动化建设中起了相当重要的作用。

SCADA体系结构配置图

通常SCADA系统分为两个层面,即客户/服务器体系结构。服务器与硬件设备通信,进行数据处理何运算。而客户用于人机交互,如用文字、动画显示现场的状态,并可以对现场的开关、阀门进行操作。近年来又出现一个层面,通过Web发布在Internet上进行监控,可以认为这是一种“超远程客户”。硬件设备(如PLC)一般既可以通过点到点方式连接,也可以以总线方式连接到服务器上。点到点连接一般通过串口(RS232),RS485,以太网等连接方式。

SCADA监视控制与数据采集系统

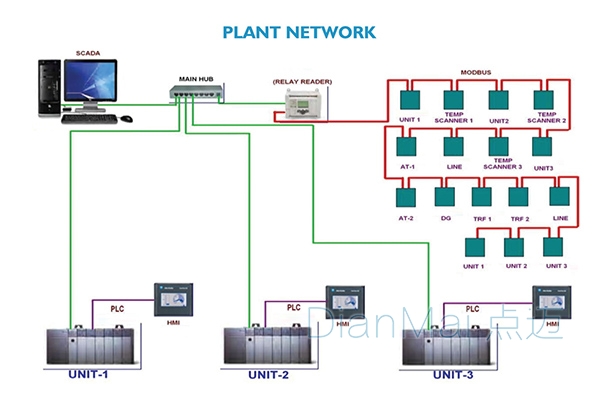

图一:SCADA监视控制与数据采集系统结构图

软件体系结构SCADA有很多模块组成,每个模块完成特定的功能。位于一个或多个机器上的服务器负责数据采集,数据处理(如量程转换、滤波、报警检查、计算、事件记录、历史存储、执行用户脚本等)。服务器间可以相互通讯。有些系统将服务器进一步单独划分成若干专门服务器,如报警服务器,记录服务器,历史服务器,登录服务器等。各服务器逻辑上作为统一整体,但物理上可能放置在不同的机器上。分类划分的好处是可以将多个服务器的各种数据统一管理、分工协作,缺点是效率低,局部故障可能影响整个系统。
